ฮาร์ดแวร์ที่จำเป็นของระบบเครือข่าย

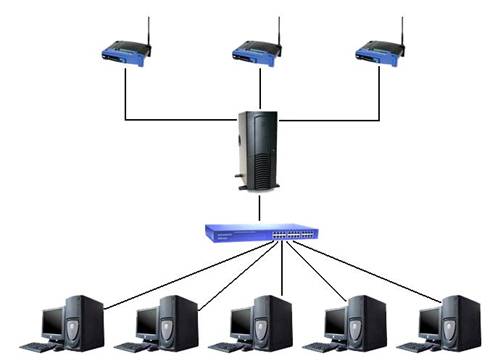

ฮาร์ดแวร์ของระบบเครือข่ายคอมพิวเตอร์ หมายถึง
อุปกรณ์ที่มีความจำเป็นต้องใช้ในการติดตั้ง ระบบเครือข่ายคอมพิวเตอร์
ซึ่งจำนวนอุปกรณ์จะมีความซับซ้อนมากหรือน้อย ขึ้นอยู่กับขนาดขององค์กร
หรือประเภทของระบบเครือข่าย ตัวอย่างเช่น ระบบเครือข่ายระดับท้องถิ่น หรือ
เครือข่ายคอมพิวเตอร์ระยะใกล้
(Local Area Network : LAN)
ฮาร์ดแวร์ที่ต้องใช้ ได้แก่
1. เครื่องคอมพิวเตอร์ (Computer)
เครื่องคอมพิวเตอร์ที่ใช้ในระบบเครือข่ายนั้นสามารถแบ่งออกเป็น
2 ประเภทใหญ่ๆ ได้แก่ เครื่องแม่ข่าย และ เครื่องลูกข่าย
1.1 เครื่องแม่ข่าย
เครื่องแม่ข่ายหรือเครื่องเซิร์ฟเวอร์
(Server) ควรเป็นเครื่องคอมพิวเตอร์ที่มีประสิทธิภาพสูง
สามารถคำนวณหรือประมวลผลได้รวดเร็ว มีหน่วยความจำสูง
ใช้เป็นศูนย์กลางการเก็บข้อมูลและประมวลผลของระบบเครือข่าย
ในระบบเครือข่ายขนาดเล็กมักจะไม่มีเครื่องแม่ข่ายหรือเครื่องเซิร์ฟเวอร์เนื่องจากมีราคาสูง
แต่อาจใช้เครื่องคอมพิวเตอร์ชนิดเดียวกับเครื่องลูกข่ายแทน
หรือไม่มีเครื่องแม่ข่ายเลยก็ได้
1.2 เครื่องลูกข่าย
เครื่องลูกข่ายหรือเครื่องไคลเอนต์ (Client)
เป็นเครื่องคอมพิวเตอร์ที่ไม่จำเป็นต้องมีคุณภาพสูงเท่าเครื่องแม่ข่าย แบ่งออกเป็น
2 ประเภท คือ
1.2.1 เครื่องเวิร์กสเตชัน
(Workstation)
เป็นเครื่องคอมพิวเตอร์ที่มีความสามารถในการประมวลผลด้วยตนเองสามารถทำงานได้เร็ว
เพราะไม่ต้องรอรับผลจากเครื่องแม่ข่าย เครื่องเวิร์กสเตชันเมื่อออกจากระบบเครือข่าย
คอมพิวเตอร์ ก็ยังสามารถใช้งานได้เหมือนเครื่องคอมพิวเตอร์สแตนด์อโลน
แต่ค่าใช้จ่ายและการดูแลรักษา จะสูงกว่าเครือข่ายที่ใช้เครื่องเทอร์มินัล
1.2.2
เครื่องเทอร์มินัล (Terminal)
เป็นเครี่องคอมพิวเตอร์ที่ไม่สามารถประมวลผลข้อมูลได้ด้วยตนเอง
มีความสามารถในการทำงานช้า เพราะต้องรอการประมวลผลจากเครื่องแม่ข่ายเท่านั้น
เครื่องเทอร์มินัล ประกอบไปด้วย จอคอมพิวเตอร์ แป้นพิมพ์ และเมาส์
เพื่อใช้ในการแสดงข้อมูลและส่งข้อมูลไปยังเครื่องแม่ข่าย
ทำให้ประหยัดค่าอุปกรณ์คอมพิวเตอร์ได้อย่างมาก
เครื่องเทอร์มินัลเมื่อออกจากเครือข่ายจะไม่สามารถทำงานได้แต่การดูแลรักษาระบบเครือข่ายที่ใช้เครื่องเทอร์มินัล
จะง่ายกว่าระบบเครือข่ายที่ใช้เครื่องเวิร์กสเตชัน
2. แผงวงจรเชื่อมต่อเครือข่าย (Network Interface Card : NIC)
หรือนิยมเรียกกันว่า แลนการ์ด(Lan Card)
ใช้สำหรับต่อสายนำสัญญาณของระบบเครือข่าย ทำให้เครื่องคอมพิวเตอร์ในระบบเครือข่าย
สามารถติดต่อสื่อสารส่งข้อมูลในระบบเครือข่ายได้
รูปแสดงตัวอย่าง แผงวงจรเชื่อมต่อเครือข่ายแบบ
PCI
รูปแสดงตัวอย่าง แผงวงจรเชื่อมต่อเครือข่ายแบบ
USB
3. สายนำสัญญาณ (Cable)
3.1
สายคู่บิดเกลียว (Twisted – Pair
Cable)สายคู่บิดเกลียวประกอบด้วยสายทองแดง
ที่หุ้มด้วยฉนวนพลาสติก หลังจากนั้นก็นำสายทั้งสองมาถักกันเป็นเกลียวคู่
เพื่อช่วยลดสัญญาณรบกวนภายในสาย สายคู่บิดเกลียวมีอยู่ 2 รูปแบบ คือ
3.1.1 สายคู่บิดเกลียวแบบไม่มีชีลด์
(Unshielded Twisted –Pair Cable :UTP)
3.1.2
สายคู่บิดเกลียวแบบมีชิลด์
(Shielded Twisted –Pair Cable :STP)
ข้อดี ราคาถูก มีน้ำหนักเบา ง่ายต่อการใช้งาน
ข้อเสีย มีความเร็วจำกัด ใช้กับระยะทางสั้นๆ
3.2 สายโคแอกเชียล (Coaxial Cable)
สายโคแอกเชียลประกอบด้วยสายทองแดงจะถูกห่อหุ้มด้วยพลาสติก
จากนั้นก็จะมีชิลด์ห่อหุ้มอีกชั้นหนึ่งเพื่อป้องกันสัญญาณรบกวน
และหุ้มด้วยเปลือกนอกอีกชั้นหนึ่ง
เพื่อป้องกันสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้าสายโคแอกเชียลที่เห็นได้ทั่วๆไป คือ
สายที่นำมาใช้ต่อเข้ากับเสาอากาศโทรทัศน์ที่ใช้ตามบ้าน
ข้อเสีย มีราคาแพง สายมีขนาดใหญ่
ติดตั้งยาก
3.3 สายไฟเบอร์ออปติค (Fiber Optic)
สายไฟเบอร์ออปติคหรือสายใยแก้วนำแสง
เป็นสายที่ใช้คลื่นแสงส่งผ่านไปยังตัวกลางใยแก้ว มีการสูญเสียของสัญญาณน้อยมาก
ทำให้สามารถส่งสัญญาณด้วยความเร็วสูงและได้ระยะทางที่ไกลขึ้น
รูปแสดงตัวอย่าง
สายไฟเบอร์ออปติคสำหรับใช้ภายในอาคาร
รูปแสดงตัวอย่าง
สายไฟเบอร์ออปติคสำหรับใช้ภายนอกอาคาร
ข้อดี มีขนาดเล็กน้ำหนักเบา มีความปลอดภัยในการส่งข้อมูล
มีความทนทานและมีอายุการใช้งานยาวนาน
ข้อเสีย
เส้นใยแก้วมีความเปราะบาง แตกหักง่าย มีราคาสูง
เมื่อเทียบกับสายเคเบิลทั่วไป
มีขั้นตอนในการติดตั้งที่ยุ่งยากและซับซ้อน
4. ฮับ/สวิตช์ (HUB/Switch)
ฮับ กับ สวิตช์
เป็นอุปกรณ์ที่มีหน้าที่เชื่อมต่อคอมพิวเตอร์ในระบบเครือข่ายเข้าด้วยกัน
มีรูปร่างลักษณะภายนอกคล้าย ๆ กัน แต่มีความสามารถในการทำงานแตกต่างกัน ดังนี้
4.1 ฮับ
(HUB)
มีหน้าที่ในการจัดการสัญญาณที่ส่งมาจากเครื่องคอมพิวเตอร์
กระจายสัญญาณต่อไปยังเครื่องคอมพิวเตอร์เครื่องอื่นๆ ทุกเครื่อง
หากมีการส่งสัญญาณพร้อม ๆ กันจะทำให้ความเร็วของการส่งสัญญาณในระบบเครือข่ายลดลง
ดังนั้น HUB จึงไม่เหมาะกับระบบเครือข่ายขนาดใหญ่
เพราะมีปัญหาเรื่องความเร็วในการสื่อสาร
4.2 สวิตช์ (Switch) จะมีความสามารถในการทำงานมากกว่า Hub โดยที่อุปกรณ์ Switch จะทำงานในการ รับ-ส่งข้อมูล ที่สามารถส่งข้อมูลจากพอร์ตหนึ่งของอุปกรณ์ ไปยังเฉพาะพอร์ตปลายทางที่เชื่อมต่ออยู่กับอุปกรณ์ หรือเครื่องคอมพิวเตอร์ที่ต้องการส่งข้อมูลไปหาเท่านั้น ซึ่งจากหลักการทำงานในลักษณะนี้ ทำให้พอร์ตที่เหลือของอุปกรณ์ Switch ที่ไม่เกี่ยวข้องกับการรับ-ส่งข้อมูลนั้น สามารถทำการ รับ-ส่งข้อมูลกันได้พร้อมกันในเวลาเดียวกัน ด้วยเหตุนี้ทำให้ในปัจจุบันอุปกรณ์ Switch จึงได้รับความนิยมในการนำมาใช้งานในระบบเครือข่ายมากกว่า ฮับ (Hub)
รูปแสดงตัวอย่าง สวิตช์ (Switch)
